ATEX/IECEX認證防爆空調

概述BYTF-□FR防爆空調空調機（以下簡稱空調機），是根據IEC60079-0：2011、IEC60079-1：2014、IEC 60079-2: 2014、IEC60079-11：2011、IEC60079-18：2014、ISO/IEC80079-36：2016、 ISO/IEC80079-37：2016的規定制成防爆結構防爆標志為ATEX IECEx Ex IIB T4 Gb。空調機具有防爆性能可靠、結構緊湊、操作方便、外形美觀等特點，采用全封閉渦旋式壓縮機，空調機性能穩定可靠。用于石油、化工、醫藥等行業有易燃易爆氣體的儀表控制室、實驗室、計量室、分析房等劃定危險區域為1區、2區的場所?？照{(diào)機外殼材料為不銹鋼。1.2 防爆形式空調機的防爆標志：ATEX IECEx Ex IIB T4 Gb

免費獲取報價

7*24小時免費咨詢熱線

400-756-0186

廠家直銷

品質保障

閃電發貨

服務無憂

產品介紹

1.3 技術參數

表1防爆空調機技術參數
名稱		防爆空調機
型號		BYTF-5.0FR
電源		AC220～240V，50/60Hz
制冷量KW		5
制熱量KW		5.5
送風量m³/h		900
總輸入功率KW		2.1
送風風機	數量	1
	輸入功率KW	0.12
冷凝風機	數量	1
	輸入功率KW	0.55
制冷劑	種類	R134a
	注入量kg	1.8
壓縮機	數量	1
	輸入功率KW	1.5
防護等級(電氣部分)		IP55
溫控范圍℃		-10~+55
室內機外形尺寸	長L(mm)	920
	寬W(mm)	300
	高H(mm)	435
室外機外形尺寸	長L(mm)	960
	寬W(mm)	470
	高H(mm)	800
防爆標志		ATEX IECEx Ex IIB T4 Gb

二、
二、結構說明
2.1 結構闡述
空調機按照IEC60079-0：2011、IEC60079-1：2014、IEC 60079-2: 2014、IEC60079-11：2011、IEC60079-18：2014、ISO/IEC80079-36：2016、 ISO/IEC80079-37：2016的規定制成防爆結構，主要是由BXK55-20防爆電氣控制柜(Ex db IIB T5 Gb)、BXK55-10防爆電氣控制柜(Ex db IIB T5 Gb)、BRS-5防爆制冷系統(Ex mbibpx IIC T4 Gb)、BGF-150防爆貫流風機(Ex db IIB T4 Gb)、BAF4.0防爆軸流風機(Ex db IIB T4 Gb)、電氣控制系統及不銹鋼殼體組成；冷凝器采用強制通風空氣冷卻方式，冷凝器和蒸發器銅管與翅片間采用機械漲管方法，減小翅片與管面之間的接觸熱阻，使翅片與換熱管緊密接觸，保證良好的傳熱效果?？照{(diào)機采用銅芯橡膠護套軟電纜配線，各防爆電氣單元之間的布線符合IEC 60079-4:2013的規定，適用于存在或可能存在ⅡA、ⅡB類，T1～T4組可燃性氣體、蒸氣與空氣混合形成的爆炸危險場所。

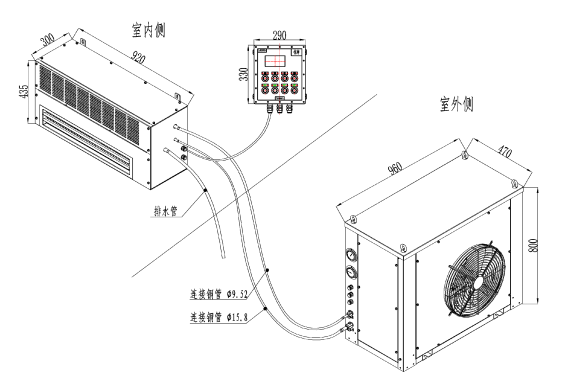

2.2外形尺寸圖

圖1 外形尺寸圖
